一、概述
NH系列耐磨止回閥，主要是針對火力發電廠灰渣排放系統而設計的，該止回閥非常適應在軟漿體和硬漿體介質中使用，也可在水、油、汽等介質單向流動的管線中使用。啟閉方式分自動和氣動兩種，氣動裝置選用中日合資阿爾法麥克斯公司的產品。密封形式采用軟密封和硬密封兩種供用戶可根據工程需要任意選用，密封技術均采用本公司的技術，通道兩端為法蘭連接或焊接。該閥門在管線中安裝時不要使閥門承受較重的力，大通徑的止回閥應獨立給以支撐，使之不受管系中壓力的影響，以免發生事故。
1、工作條件： 環境溫度：-40℃~60℃； 系統工作溫度：≤400℃； 系統工作壓力：1.0MPa~10.0MPa； 配用氣源（氣動）：0.3~0.7MPa； 輸送介質：泥漿、灰渣漿、水、油、汽和腐蝕性介質 聯接方式：兩端法蘭連接、焊接； 密封形式：軟密封、硬密封。
2、主要技術參數： 公稱通徑：DN80~500mm； 公稱壓力：1.0MPa~10.0MPa；
三、閥門結構特點：
1、自動啟閉
閥瓣在閥體內腔處于自然下垂狀態，當開泵正常運行時，管路內的壓力將閥瓣推動沿閥桿軸線轉動而開啟，介質通過；停泵時，閥瓣以自身重力和介質回流的壓力而自動關閉實現止回。
2、氣動啟閉機構 請參閱α-Max閥門驅動裝置使用說明書。
●閥門主要件材質
| 零 件 名 稱 |
材 質 |
標 準 |
|
閥 體 |
碳鋼（WCB） |
GB12229 |
|
閥 瓣 |
防水解高耐磨合金鑄鋼 |
山工大 |
|
閥 桿 |
40Cr |
GB3077-88 |
|
密封形式 |
軟密封、硬密封 |
-
產品、結構及安裝尺寸

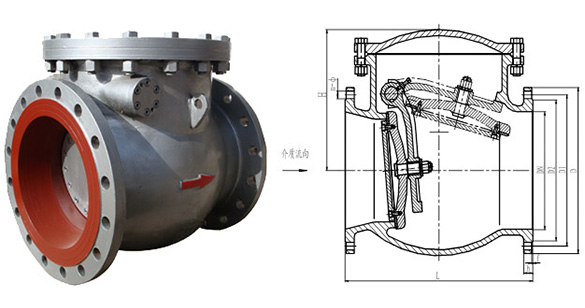

#FormatImgID_0#

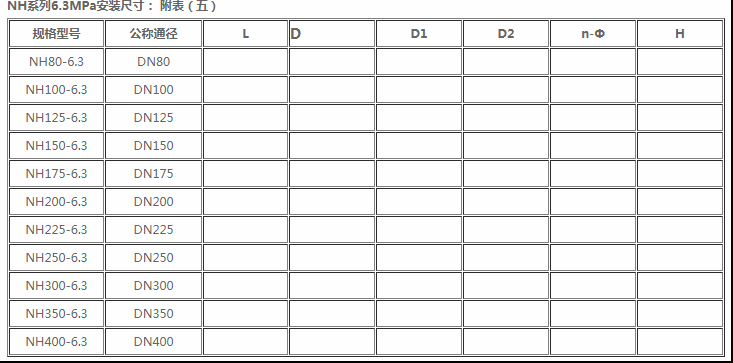

NH系列1.0MPa安裝尺寸： 附表（一）
| 規格型號 |
公稱通徑 |
L |
D |
D1 |
D2 |
n-Ф |
H |
|
NH80-1.0 |
DN80 |
|
|
|
|
|
|
|
NH100-1.0 |
DN100 |
|
|
|
|
|
|
|
NH125-1.0 |
DN125 |
|
|
|
|
|
|
|
NH150-1.0 |
DN150 |
|
|
|
|
|
|
|
NH175-1.0 |
DN175 |
|
|
|
|
|
|
|
NH200-1.0 |
DN200 |
|
|
|
|
|
|
|
NH225-1.0 |
DN225 |
|
|
|
|
|
|
|
NH250-1.0 |
DN250 |
|
|
|
|
|
|
|
NH300-1.0 |
DN300 |
|
|
|
|
|
|
|
NH350-1.0 |
DN350 |
|
|
|
|
|
|
|
NH400-1.0 |
DN400 |
|
|
|
|
|
|
|
NH450-1.0 |
DN450 |
|
|
|
|
|
|
|
NH500-1.0 |
DN500 |
|
|
|
|
|
|
-

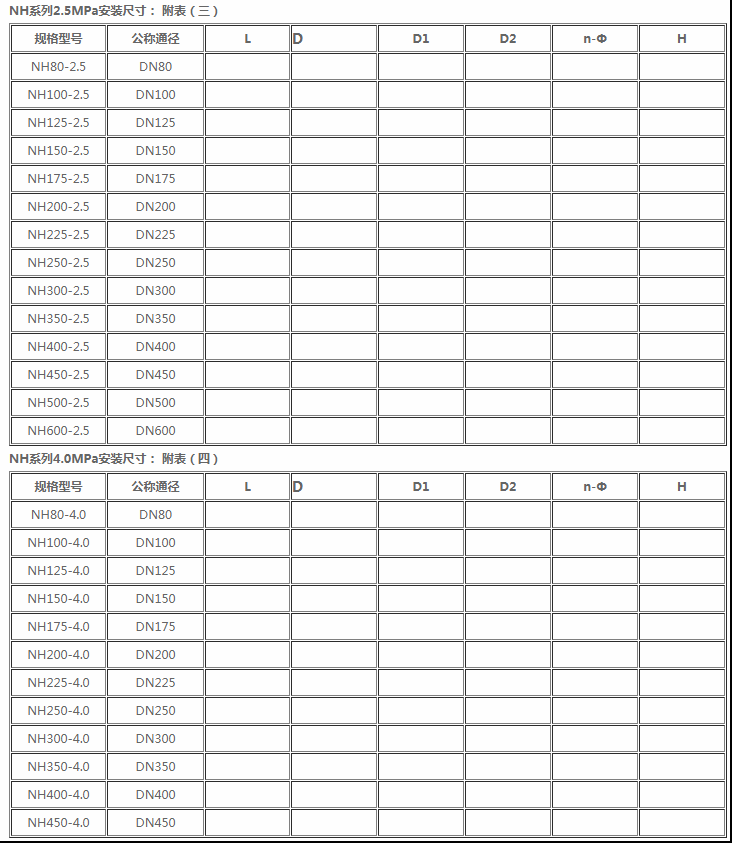

NH系列1.6MPa安裝尺寸：
附表（二）
|
規格型號 |
公稱通徑 |
L |
D |
D1 |
D2 |
n-Ф |
H |
|
NH80-1.6 |
DN80 |
|
|
|
|
|
|
|
NH100-1.6 |
DN100 |
|
|
|
|
|
|
|
NH125-1.6 |
DN125 |
|
|
|
|
|
|
|
NH150-1.6 |
DN150 |
|
|
|
|
|
|
|
NH175-1.6 |
DN175 |
|
|
|
|
|
|
|
NH200-1.6 |
DN200 |
|
|
|
|
|
|
|
NH225-1.6 |
DN225 |
|
|
|
|
|
|
|
NH250-1.6 |
DN250 |
|
|
|
|
|
|
|
NH300-1.6 |
DN300 |
|
|
|
|
|
|
|
NH350-1.6 |
DN350 |
|
|
|
|
|
|
|
NH400-1.6 |
DN400 |
|
|
|
|
|
|
|
NH450-1.6 |
DN450 |
|
|
|
|
|
|
|
NH500-1.6 |
DN500 |
|
|
|
|
|
|
